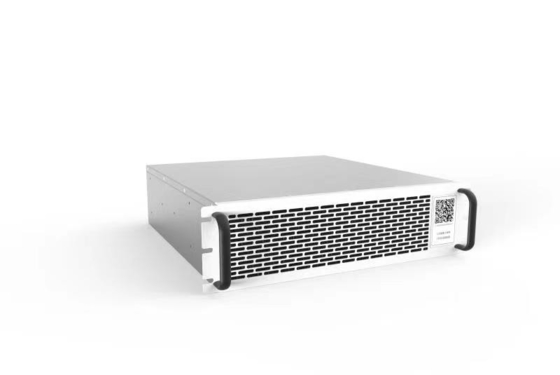

100 kW tweerichtings AC DC-krachtmodule voor microgrid- en energieopslagsysteem
Productdetails
| Plaats van herkomst: | China |
| Merknaam: | ANE |
| Modelnummer: | Pma100-a011-h |
Betaling & het Verschepen Termijnen
| Min. bestelaantal: | 5 |
| Prijs: | Exwork: 4,000~7,000 USD |
| Verpakking Details: | Houten doos |
| Levertijd: | 45 werkdagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 2000 per maand |
|
Detailinformatie |
|||
| Plaats van herkomst | China | Merknaam | ANE |
|---|---|---|---|
| Modelnummer | Pma100-a011-h | Wiringmsysteem: | Vijf draadsysteem in drie stadia |
| Nominale spanning: | AC380V/400V | Nominaal vermogen: | 100 kW |
| Spanningsbereik: | AC380V±15% | Huidige waaier: | ±147A |
| Nominale frequentie: | 50 Hz/60 Hz | Spanningsbereik: | DC680V~DC1000V |
| Voltagefout: | ≤1% | Huidige fout: | ≤1% |
| Van-net/grid-connected schakelaar: | ingebouwd | Door:sturen en keer omschakelingstijd om: | <10ms> |
| Van-net/grid-connected omschakelingstijd: | <10ms> | Piekefficiency: | 980,8% |
Productomschrijving
100 kW tweerichtings AC / DC-krachtmodule voor microgrid en energieopslagsystemen
Deze tweerichtings AC/DC-omvormer voor energieopslag heeft een modulair ontwerp, een geavanceerd besturingsalgoritme om parallel met meerdere machines te werken en heeft een reactieve vermogencompensatie.De serie producten heeft zowel lokale bewakingsfuncties als functies voor het op afstand plannen van het EMS-systeem, met een uitstekende aanpassingsvermogen voor belasting en aanpassingsvermogen voor het elektriciteitsnet, en tegelijkertijd een onafhankelijk ontwerp van luchtleidingen waardoor het effectief kan omgaan met een verscheidenheid aan complexe toepassingsomgevingen,Het systeem is veiliger., betrouwbaar, economisch en milieuvriendelijk.
Kenmerken
Hoge efficiëntie
- - PF-waarde is 0,99 aan AC-zijde, verbeteren van de laadcapaciteit
- Onze gepatenteerde technologie werd toegepast om een tweerichtingsstroom van energie te realiseren.
- ¢ Hoog dynamisch antwoord, volle lading schakeltijd tot 10 ms
- ¢ Uitvoer van een breed spanningsbereik, hoge precisie, snelle dynamische respons
Veiligheid
- ¢breed werktemperatuurbereik: - 20 °C ~ + 45 °C
- ¢De gestuifde parallelle technologie vermindert de golfstroom
- Meerdere beveiligingsbescherming, toegangsbescherming tegen overspanning/onderspanning, toegangsbescherming tegen omkering, kortsluitbescherming, overtemperatuurbescherming, detectie van ventilatoranomalieën, enz.
- Meerdimensionale intelligente ventilatorbesturingstechnologie, die het energieverbruik en het geluid vermindert
- ¢DSP ontwerpt en realiseert de volledige digitale controle
- ¢Leg standbyverlies
- ¢De externe interface is rijk en werkt samen met de isolatie-transformator
Gezellig
- Moduleerd ontwerp, eenvoudig te onderhouden en parallel uitbreiding mogelijk
- ¢Hoog vermogen, klein volume, licht gewicht
- ¢ Met aan/uit schakelfunctie
Technische parameter
100 kW tweerichtingsmodul voor AC / DC-omvormer
| Model | PMA100-A011-H |
| Parameters van het net aan de wisselstroomkant | |
| Bedradingssysteem | Drie-fase vijf draad systeem |
| Nominale spanning | AC380V |
| Nominaal vermogen | 100 kW |
| Spanningsbereik | AC380V±15% |
| Stroombereik | ±151A |
| Nominale frequentie | 50 Hz/60 Hz |
| Frequentiebereik | 50/60Hz±5Hz |
| PF | 0.99 |
| Harmonisch gehalte aan THDi | ≤ 5% |
| Parameters van de wisselstroomzijde buiten het net | |
| Nominale spanning | 380Vac |
| Spanningsbereik | 380Vac±15% |
| Spanningsnauwkeurigheid | ≤ 1% |
| Uitgangsfrequentie | 50/60Hz±5Hz |
| THDu | ≤ 2% lijnbelasting |
| Parameter van de gelijkstroomzijde | |
| Spanningsbereik | DC680V~DC1000V |
| Stroombereik | ±147A |
| Spanningsfout | ≤ 1% |
| Stabiliseerde spanningsnauwkeurigheid | ≤ 1% |
| Huidige fout | ≤ 1% |
| Stabilisatie van de nauwkeurigheid van de stroom | ≤ 1% |
| Basiskenmerken | |
| Schakelaar buiten het netwerk/aan het netwerk aangesloten | Ingebouwd |
| AC- en DC-startvermogen | Ondersteuning |
| Voor- en achteruit schakeltijd | < 10 ms |
| Piekdoeltreffendheid | 980,8% |
| Overbelastingvermogen | 1.1 keer ≥ 10min, 1,2 keer ≥ 1min |
| Schakeltijd buiten het netwerk/aan het netwerk aangesloten | < 10 ms |
| Werktemperatuur | -20°C+45°C (boven +45°C) |
| Werkvochtigheid | ≤ 95% RH, geen condensatie |
| opslagtemperatuur | -40°C+55°C |
| Lageruimte | 0 ~ 95%RH |
| Koelmethode | Intelligente gedwongen luchtkoeling |
| Hoogte | 3000 meter |
| Communicatie | RS485*1,CAN*2,LAN*1 |
| Bescherming van eilanden | Ondersteuning |
| Beschermende eigenschap | Meerdere veiligheidsbescherming, AC- en DC-bescherming tegen overspanning en onderspanning, overstroombescherming, kortsluitbescherming, DC-reversebescherming, AC-fasesequentiebescherming,overtemperatuurbescherming, ventilator abnormale detectie, enz. |
| Beschermingsniveau | IP20 |
| Geluid | < 70 dB |
| Gewicht | 40 kg |
| Grootte (H*W*D) 129*443*500mm | |
Alle prestaties en parameters zijn onderworpen aan de laatste bevestiging van onze technische afdeling.
